船用法兰

发布日期：2022/5/12 16:21:55 访问次数：931

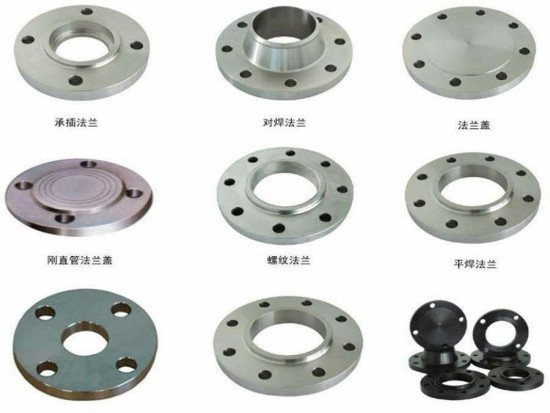

船用法兰是用于船只上的法兰，法兰是使管子与管子相互连接的零件。连接于管端。

船用法兰的连接

法兰上有孔眼，可穿螺栓，使两法兰紧连。法兰间用衬垫密封。

法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。有的管件和器材已经自带法兰盘，也是属于法兰连接。

是将管子插入法兰内圈焊接的法兰，平焊法兰分为带颈平焊法兰和板式搭焊法兰两种。

平焊法兰的优点是制造简单、生产成本低，但不耐高温高压，主要用于压力低于2.5 MPa的常温管路，是船舶采用多的法兰。

又称高颈法兰，就是指带颈的有圆管过渡的并与管子对焊连接的法兰。

对焊法兰刚性较大不易变形，密封好，应用广泛，适用于压力温度较高的场合，公称压力PN在16MPa左右。主要用于压缩空气管系、二氧化碳管系。

又称活套法兰，一般都是管道的材质造价很高，为降低成本而采用与管道同材质的内接件和不同材质的法兰组合，就是利用翻边、钢环等把法兰套在管端上，法兰可以在管端上活动的一种管件。

松套法兰一般用于铜镍合金管和伸缩节上。

船舶液压管系压力非常高，所以都采用特制的承插式高压方法兰，法兰厚度根据管径不同在30mm—45mm左右，这种法兰一般采用一片凹法兰与一片凸法兰的连接方式，用O型圈作为密封材料。
